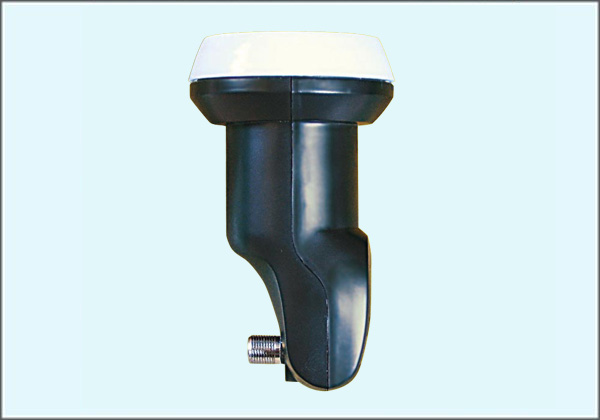

SPECIFICATION:
RF Input:
Low Band: 10.70-11.70GHz
Input Frequency Range:
High Band: 11.70-12.75GHz
IF Output:
Low band: 950-1950MHz
Output Frequency Range:
High band: 1100-2150MHz
Output Connector Type:75&Omega F
Female Connector
Output VSWR:2.0:1(max)
Local Oscillator:
L.O Frequency:
Low Band:9.75(GHz)
High Band:10.60(GHz) -50dBc/Hz(@1KHz) L.O.FrequencyPhase Noi -75dBc/Hz(@10KHz) -95dBc/Hz(@100KHz)
Conversion Gain:50dB(min.) 60dB(max)
Gain Flatness:¡À0.5dB/26MHz
Noise Figure:Low band:0.7dB(typ.)
High band:0.7dB(typ.)
Image Rejection: 45dB(min.)
Cross POL.Isolation:25dB(min.)
DC Current Consumption:120mA(typ.)
Low/High Band Switching:
Low Band:0KHz
High Band:22KHz¡À4KHz
Polarity Switching: 10.5~14.0V@VP
Voltage:16.0~20.0V@VP
Operating Temperature Range: -40oC~+60 oC
